旋轉壓片機
作者：admin發表時間：2018-12-30
產品介紹:

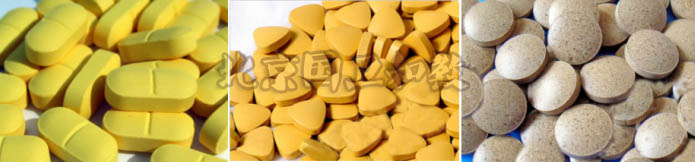

本機由轉臺、上下沖模、軌道、壓輪及調節裝置，加料裝置，充填裝置等部件組成。轉臺為一個整體的鑄件，周圍有均勻分布的沖模孔。下端輪緣與蝸輪剛性聯接。當轉臺旋轉時，帶著睛下沖頭一方面作圓周運動，另一方面沿著上下軌道 ，在模孔內按照軌道的軌跡，作垂直運動。完成充填、壓片、出片等壓片全過程工作。轉臺第旋轉一周，沖模經過二次壓片過程，壓輪分別在左右兩側，相距半圓周。本機適用于含粉量（100目以上）不超過10%的顆粒狀原料的壓制原形、異形和刻字片劑。不適用于半固體、潮濕顆粒、低熔點易吸潮原料和無顆粉末壓片。
產品特點:
1、本機采用變頻電機調速，通過同步帶輪帶動蝸桿蝸輪傳動從而使轉臺旋轉。轉臺旋轉帶動沖模作順時針運轉。每付沖模通過上、下導軌及壓輪等機構組成加料、充填、壓片及出片等壓片過程。
2、本機的壓力、充填、片厚和轉速均可調節，所有的調節手輪均在機器的正面，并有操作面板指示說明。操作簡單，維修方便。
3、壓片機的驅動機構與壓制室是完全隔離的，為確保片劑符合GMP要求。在片劑壓制室均采用無毒、無蝕的不銹鋼板將它與其它部分隔離。四周均有密封裝置，防止與外界產生交差污染。
4、上壓輪設有卸荷裝置，其壓力可以調整，當沖桿的工作壓力超過預先設置的壓力時，則通過彈簧的壓縮來卸荷，并由蜂鳴器發出聲光信號，機器即刻停轉，以防止機件損壞。
5、本機采用封閉式浸油潤滑的蝸輪蝸桿傳動，延長了蝸輪蝸桿傳動的使用壽命。
6、本機的上導軌、傳動蝸桿、加料斗、加料器、充填軌等零配件均與ZP33型壓片機通用。本機的沖模符合標準《JB20022-2004》，并與ZP33、19型壓片機通用。
7、本機的兩側板及后側板均可用專用的鑰匙打開，使機器的維修和保養更為方便。
技術參數:
型號 | ZP17-19A | ZP17D-19D | ZP-33 | ZP33-35 |
壓片壓力（kn） | 50 | 60 | 40 | 80 |
壓片直徑（mm） | 20 | 22 | 13 | 20 |
填充深度（mm） | 15 | 15 | 15 | 15 |
片劑厚度（mm） | 6 | 6 | 6 | 8 |
轉盤轉速（r/min） | 20-40 | 37 | 11-28 | 14-36 |
生產能力（片/h） | 20000-40000 | 40000 | 40000-43000 | 150000 |
功率（kw） | 2.2 | 2.2 | 2.2 | 4 |
外形尺寸（cm） | 88×75×160 | 628×90×142 | 93×100×160 | 150×130×165 |
重量（kg） | 560 | 800 | 850 | 1500 |
